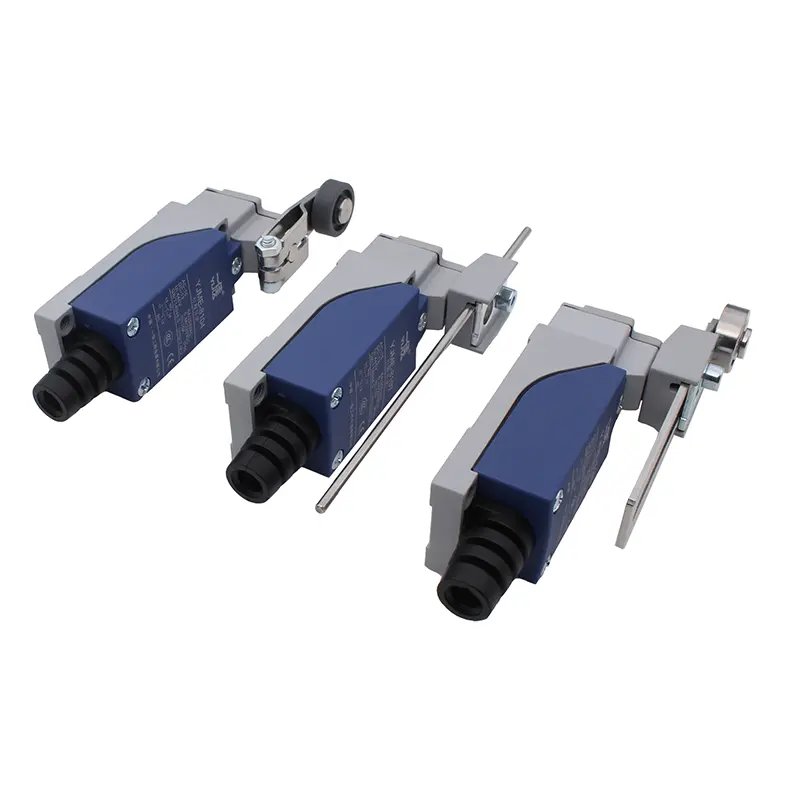

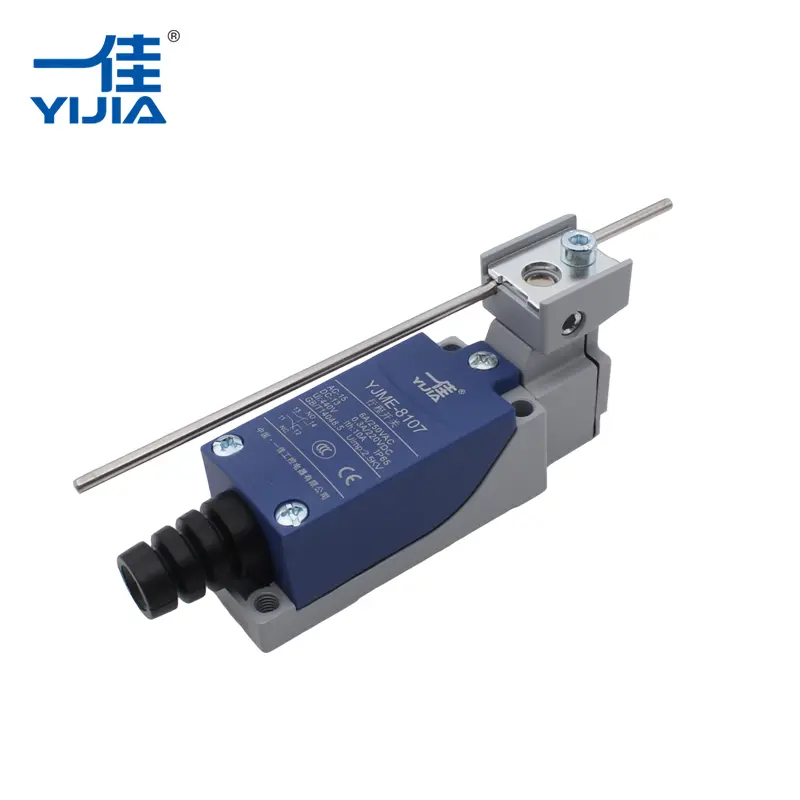

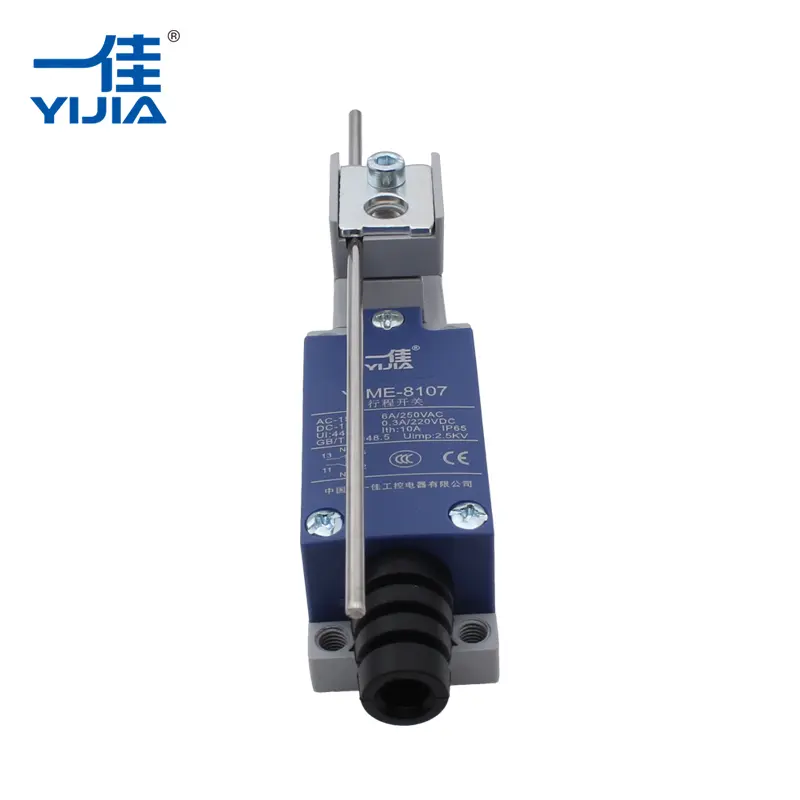

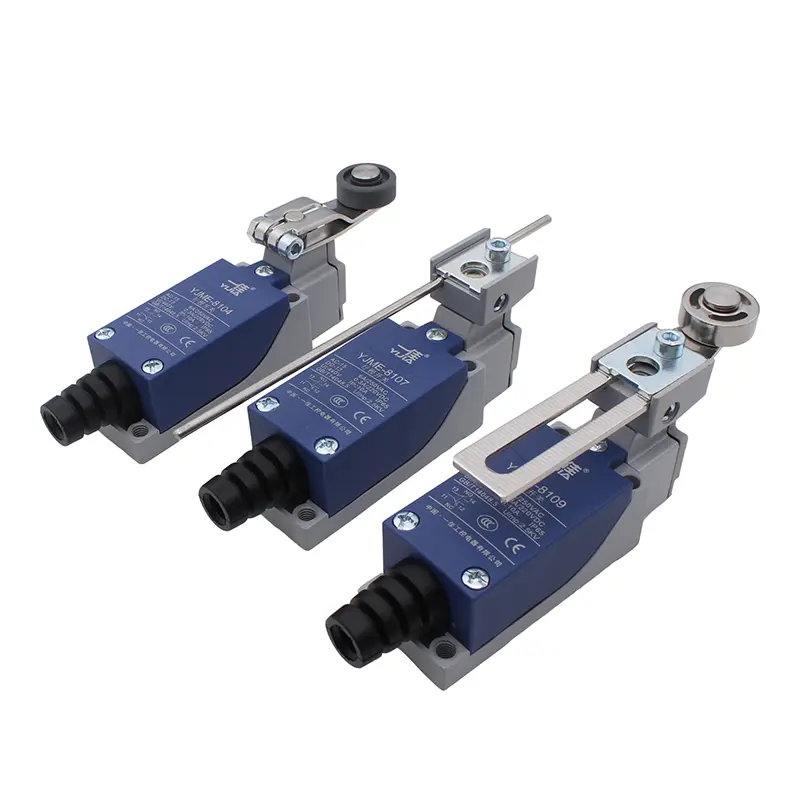

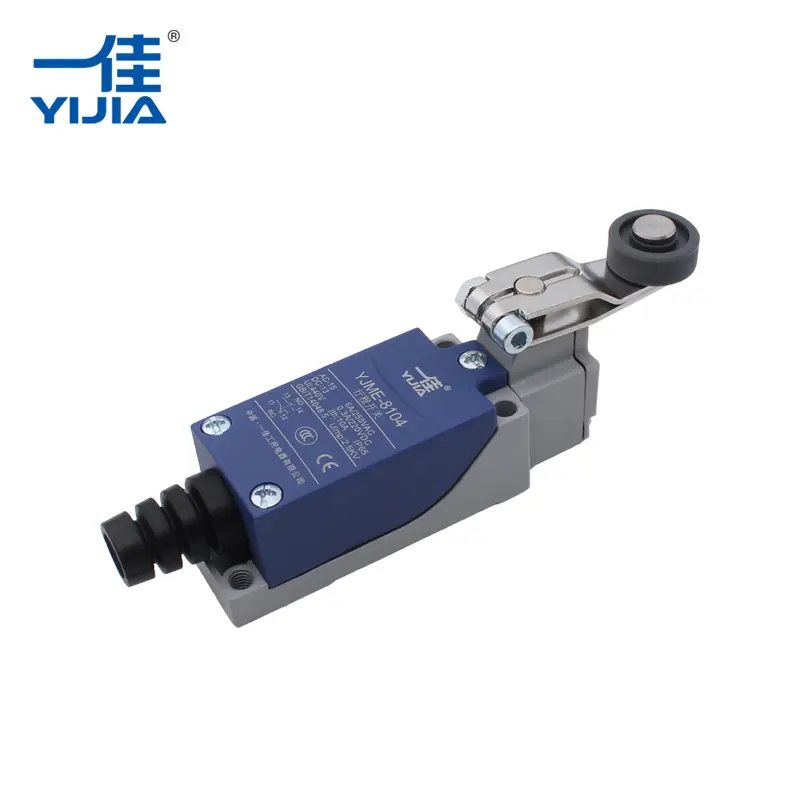

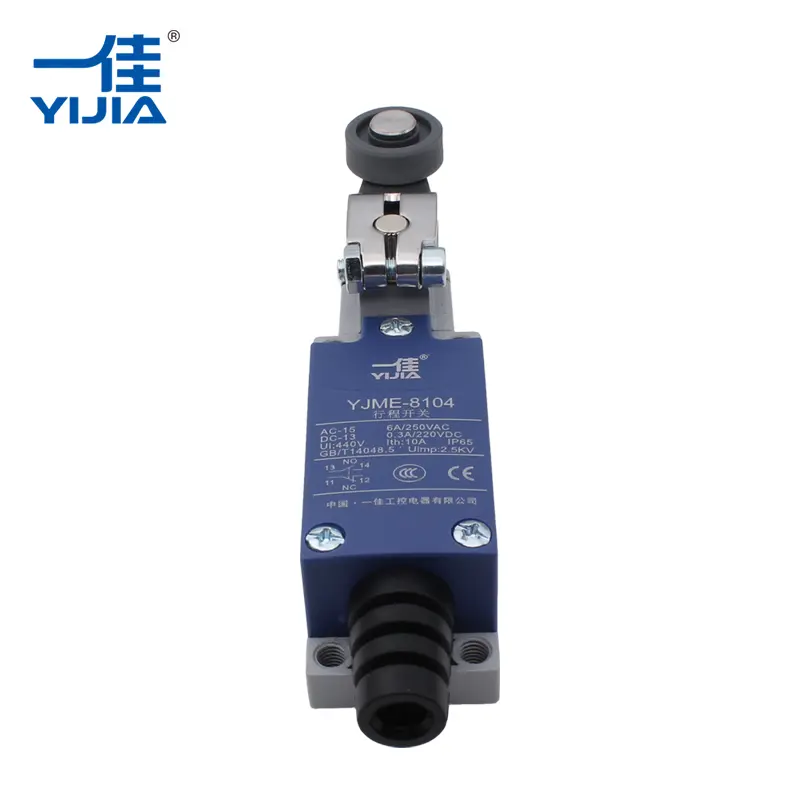

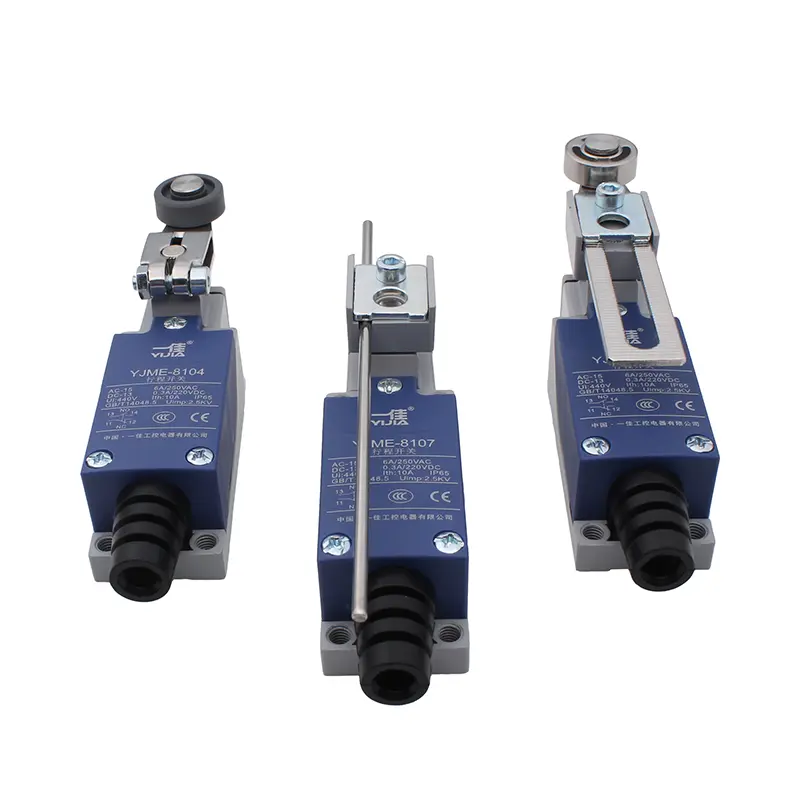

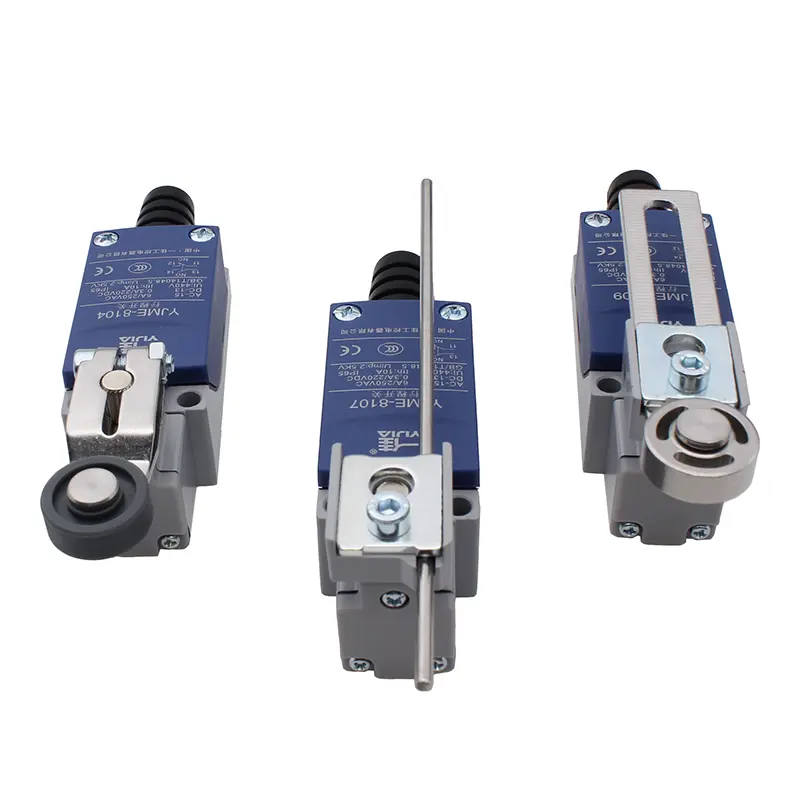

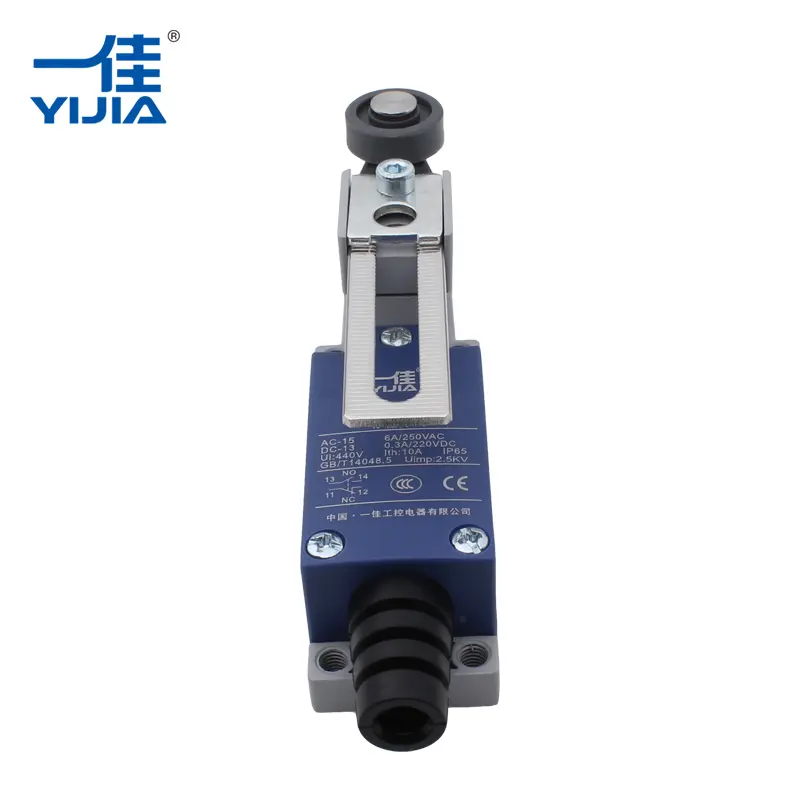

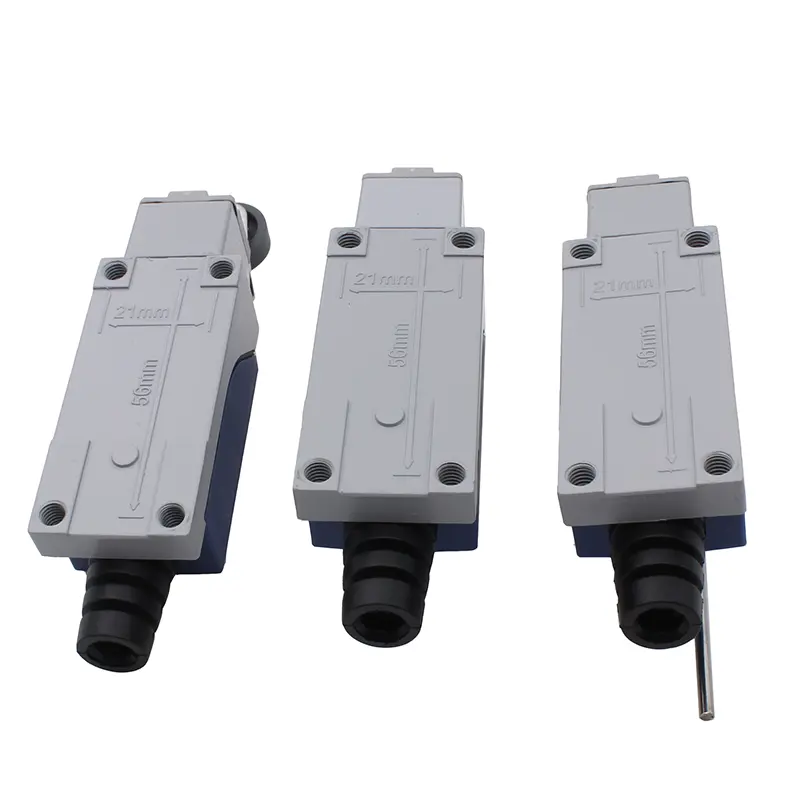

Roterande gränslägesbrytare

Yijia Rotary Limit Switch omvandlar mekanisk rörelse till elektriska signaler och fungerar som ett kontrollgränssnitt mellan rörliga delar och elektriska system. Genom att integrera denna omkopplare i din utrustning kan du uppnå exakt färdbegränsning och repeterbar positionering utan komplex kontrolllogik.

Det används ofta i system där rotationsgränser eller färdgränser måste vara tydligt definierade och tillförlitligt underhållna.

Kärnfunktioner

Rörelse-till-signal-konvertering

Översätter roterande mekanisk förskjutning till stabila elektriska utsignaler.

Justerbar gränsinställning

Tillåter flexibel konfiguration av rotationsvinklar för att matcha olika applikationskrav.

Positionsåterkopplingskontroll

Ger feedback i realtid för att säkerställa att utrustningen fungerar inom fördefinierade gränser.

Säkerhetsskydd

Förhindrar överkörning eller mekanisk överkörning, vilket minskar utrustningsslitage och driftsrisker.

Typiska applikationer

Industriell automation

Används i automatiserade maskiner och produktionslinjer för att koordinera fleraxliga rörelser.

Kranar och lyftar

Kontrollerar lyfthöjden och förhindrar överutdrag under drift.

Hisssystem

Assisterar vid golvpositionering och dörrkontrollprocesser.

Robotik

Ger exakt rotationsåterkoppling för robotarmar och leder.

Konstruktion & Tillverkning

Yijia, som en professionell fabrik och leverantör i Kina, driver avancerade faciliteter inklusive formtillverkning, formsprutning, stämpling och automatiserade monteringslinjer. Varje Rotary Limit Switch produceras under kontrollerade processer för att bibehålla konsekvent prestanda.

Huset kombinerar teknisk plast och zinklegering, vilket ger strukturell stabilitet även i krävande industriella miljöer. Den interna designen fokuserar på hållbarhet och pålitlig växlingsprestanda under långvarig användning.

Nyckelprestandaparametrar

Kontaktmaterial: Kontakter i silverlegering av hög kvalitet.

Strömkapacitet: Upp till 10A.

Kontaktmotstånd: ≤50mΩ.

Mekanisk livslängd: Över 10 000 000 cykler.

Elektrisk livslängd: 500 000 cykler.

Kontaktkonfiguration: 1NO1NC (En normalt öppen, en normalt stängd).

Kapslingsklass: IP65.

Produktcertifieringar: CCC, CE, RoHS.

Designfunktioner

• Robust husstruktur

Kombination av slitstarka plast- och metallmaterial för mekanisk styrka.

• Dammskyddade terminaler

Isolerade kabelanslutningar hjälper till att förhindra kontaminering, korrosion och skador på kablarna.

• stabil kopplingsmekanism

Designad för upprepad aktivering med konsekvent elektrisk prestanda.

• Anpassningsförmåga till tuffa miljöer

Lämplig för industriella miljöer med vibrationer, damm och kontinuerlig drift.

Produktegenskaper och fördelar

1. Robust och hållbar: Konstruerad med ett tekniskt hölje av plast och zinklegering, som balanserar lättviktsdesign med exceptionell styrka.
2. Hög belastningskapacitet: Har en hög strömförande kapacitet på 10A, vilket uppfyller kraven från olika industriella belastningar.
3. Lågimpedansöverföring: Silverlegeringskontakter säkerställer extremt lågt kontaktmotstånd och högeffektiv signalöverföring.
4. Långsiktig tillförlitlighet: Har en mekanisk livslängd på tiotals miljoner cykler, vilket minskar frekvensen av underhåll och utbyte.
5. Miljöanpassning: Har en dammtät och isolerad design, vilket säkerställer stabil drift även i komplexa industriella miljöer.
6. Omedelbar tillgänglighet: Roterande gränslägesbrytare finns i lager och redo för omedelbar leverans.

Funktioner och fördelar

● Stomme av teknisk plast och zinklegering

● Dammtät isolerad terminal

● 10A hög strömkapacitet

● 1NO1NC kontaktstruktur

● Högkvalitativ silverlegeringskontakt

● Lägre kontaktresistans≤50mΩ

● 10 000 000 cykler lång mekanisk livslängd

● 500 000 cykler lång elektrisk livslängd

● IP65 skyddsnivå

● CCC,CE

● RoHS

● Bästa pris och hög prestanda

● Gränslägesbrytare i lager

Hur man väljer lämplig typ av metalltryckknapp

Vänligen svara på följande fråga och skicka den till oss, vi kommer att välja lämplig typ för dig.

Fråga&exempel

①　måtten på tryckknappen som ska installeras: 16 mm.

②　lastströmmen du behöver kontrollera: 5A.

③　typ av huvuddel: platthuvud utan ljus.

④　välj kontaktstruktur: 1NO

⑤　Driftsläge: Momentan

⑥　LED volt och färg (vid behov lysdiod): DC 24V GRÖN.

⑦　välj material för skalet: rostfritt stål eller mässingsklädd krom.

⑧　speciell begäran: vattentät, anpassad symbol, behöver uttag...
