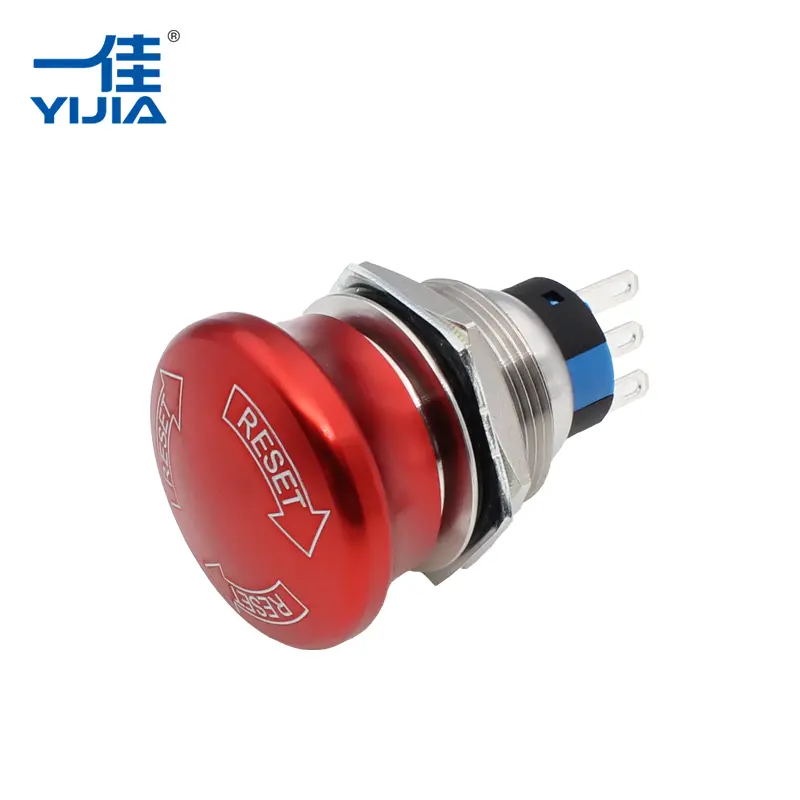

YIJIA Industrial Electrical Co., Ltd.förklarar hur enNödstoppsknappanvänder en push-pull-låsmekanism för att ge snabb maskinavstängning och pålitlig säkerhetskontroll.
I industriella miljöer måste nödkontrollanordningar reagera omedelbart när oväntade situationer inträffar. Den push-pull-låsstruktur som används i nödstoppsknappar är utformad för att skapa en enkel men pålitlig driftprocess, som gör det möjligt för förare att stoppa utrustning snabbt och förhindra ytterligare risker.
Från tillverkningsmaskiner till automationssystem har denna mekanism blivit en vanlig säkerhetslösning eftersom den kombinerar snabb aktivering, tydlig statusindikering och kontrollerad återställning.
En nödstoppsknapp är en säkerhetskontrollkomponent utformad för att avbryta maskinens drift under onormala förhållanden. Det är vanligtvis installerat på kontrollpaneler, produktionsutrustning, monteringslinjer och industrimaskiner där omedelbar avstängning kan krävas.
Till skillnad från vanliga manöverbrytare används inte en nödstoppsanordning för daglig start och stopp. Dess huvudsakliga syfte är att ge ett snabbt svar när operatörer behöver stoppa farliga rörelser eller förhindra skador på utrustningen.
Typiska situationer som kräver nödstopp inkluderar:
- Oväntat maskinfel
- Säkerhetsproblem för operatören
- Onormala driftsförhållanden
- Underhållsförberedelser
- Potentiell utrustningsskada
Effektiviteten hos ett nödstoppssystem beror inte bara på den elektriska kretsen utan också på själva knappens mekaniska design.
Push-pull-låsmekanismen är baserad på en enkel mekanisk rörelse. När en operatör trycker på nödknappen, rör sig knapphuvudet inåt och låses i det aktiverade läget.
Den interna strukturen inkluderar vanligtvis:
- Knapphuvud
- Låsmekanism
- Fjäderstruktur
- Kontaktblock
- Återställ systemet
När du trycker:
- Knapphuvudet rör sig nedåt.
- Låsmekanismen håller knappen på plats.
- De interna kontakterna ändrar sitt elektriska tillstånd.
- Den anslutna maskinstyrkretsen får en stoppsignal.
Knappen förblir låst tills operatören utför en återställningsåtgärd. Detta förhindrar oavsiktlig återställning av maskindrift innan situationen har kontrollerats.
| Driftprocess | Mekanisk åtgärd | Kontrollresultat |
| Tryck på nödknappen | Knappen rör sig inåt och låses | Maskinstoppsignal aktiverad |
| Behåll låst läge | Intern mekanism håller status | Förhindrar oavsiktlig omstart |
| Dra knappen utåt | Låset frigörs manuellt | Systemet kan återgå till normal kontroll |
Oliknödstoppsknapparanvänd olika återställningsmetoder beroende på applikationskrav. Push-pull-typen är en av de mest kända designerna på grund av dess enkla funktion.
En push-pull-återställning fungerar genom att man manuellt drar knapphuvudet utåt efter att nödsituationen har lösts. Den interna mekanismen frigörs, vilket gör att kontakterna kan återgå till sitt ursprungliga tillstånd.
Andra vanliga återställningsmetoder inkluderar:
| Återställ metod | Verksamhetsprincip | Applikationsegenskaper |
| Push-pull återställning | Dra knappen utåt för att släppa | Enkel och intuitiv hantering |
| Twist reset | Vrid på knapphuvudet för att låsa upp | Hjälper till att förhindra oavsiktlig utsläpp |
| Nyckelåterställning | Använd en nyckel för att frigöra | Lämplig för områden med begränsad åtkomst |
Den valda återställningsmetoden beror på utrustningens design, säkerhetskrav och driftsmiljö.
En icke-låsande knapp kan omedelbart återgå efter att ha tryckts ned, vilket kan skapa förvirring om huruvida nödkommandot har slutförts. Låskonstruktionen löser detta problem genom att ge en synlig och fysisk indikation.
Det låsta läget erbjuder flera fördelar:
- Tydlig identifiering av nödsituation
- Förebyggande av oavsiktlig omstart av maskinen
- Enklare inspektion före omstart av utrustning
- Förbättrad operatörsmedvetenhet
För industriella system arbetar den mekaniska låsfunktionen tillsammans med elektriska kontakter för att skapa en mer tillförlitlig säkerhetsrespons.
Industriella styrkomponenter fungerar ofta i miljöer där vibrationer, damm och frekvent användning är vanliga. Den fysiska strukturen hos en nödstoppsanordning påverkar direkt dess livslängd.
En högkvalitativ nödstoppsknapp använder vanligtvis hållbara husmaterial, inklusive metallalternativ som rostfritt stål, för att förbättra den mekaniska hållfastheten och motståndet mot stötar.
Jämfört med vanliga plastkonstruktioner kan metallkonstruktioner ge:
| Designfunktion | Praktisk fördel |
| Metallhölje | Bättre motståndskraft mot mekanisk påverkan |
| Förstärkt knappstruktur | Stöder upprepad operation |
| Stabilt kontaktsystem | Upprätthåller tillförlitlig elektrisk anslutning |
| Slitstarka material | Förlänger livslängden |
Dessa funktioner hjälper nödkontrollkomponenter att förbli pålitliga i krävande industriella tillämpningar.
Knappens mekaniska rörelse måste fungera tillsammans med den elektriska kontaktstrukturen. När nödknappen aktiveras ändrar de interna kontakterna tillstånd och skickar en signal till styrsystemet.
Vanliga kontaktarrangemang inkluderar:
- Normalt slutna (NC) kontakter för säkerhetskretsar
- Flera kontaktblock för olika styrsignaler
- Modulära konstruktioner för flexibel installation
Användningen av pålitliga kontaktmaterial hjälper till att minska elektriska fel orsakade av upprepade omkopplingar. I kombination med optimerade fjädermekanismer stöder kontaktsystemet konsekvent prestanda under nödsituationer.
Nödstoppsanordningar används ofta i branscher där maskiner kräver omedelbar avstängning.
Produktionsmaskiner har ofta nödknappar på kontrollpaneler eller maskinramar så att operatörer snabbt kan reagera på oväntade problem.
Robotutrustning och automatiserade produktionslinjer kräver snabba avstängningsfunktioner för att skydda operatörer och utrustning.
Styrskåp integrerar nödstoppsfunktioner för att ge centraliserad säkerhetshantering.
Maskiner som involverar rörliga delar, skärsystem eller transportörmekanismer använder vanligtvis nödkontroller som en del av sin säkerhetsdesign.
Att välja en lämplig nödstoppskomponent kräver hänsyn till både mekaniska och elektriska krav.
Viktiga faktorer inkluderar:
| Urvalsfaktor | Resonera |
| Återställ metod | Bestämmer hur systemet återgår till drift |
| Kontaktkonfiguration | Måste matcha styrkretsdesignen |
| Installationsstorlek | Säkerställer kompatibilitet med kontrollpanelen |
| Driftmiljö | Påverkar material- och skyddskrav |
| Mekanisk hållbarhet | Påverkar långsiktig tillförlitlighet |
En korrekt vald nödkontrollkomponent kan förbättra maskinsäkerheten samtidigt som den stödjer bekväma underhålls- och driftprocedurer.
När industriell automation fortsätter att utvecklas förblir säkerhetskomponenter väsentliga delar av maskinkonstruktionen. Nödstoppsknappen är en direkt koppling mellan operatörer och utrustningsskyddssystem.
YIJIA Industrial Electrical Co., Ltd.fokuserar på industriella elektriska styrprodukter inklusive tryckknappsbrytare, signallampor, reläer, kontaktorer, summer och nödkontrollkomponenter. Genom ständiga produktförbättringar och kvalitetsledningsmetoder utvecklar YIJIA lösningar utformade för olika industriella kontrollapplikationer.
Push-pull-låsmekanismen fungerar genom att kombinera mekanisk låsning och elektriska kopplingsfunktioner, vilket skapar en tydlig och pålitlig nödberedskapsmetod. Med hållbar konstruktion och praktisk driftdesign,Nödstoppsknappfortsätter att spela en viktig roll för att förbättra säkerheten och kontrolltillförlitligheten för modern industriutrustning.
